用途：

本機為不銹鋼多層板框壓濾機，適用于濃度50%以下粘度較低，含渣量較少的液體作密閉過濾以達到提純，滅菌、澄清等精濾、脫活性碳、除微粒、半精濾的要求，直接選用微孔濾膜，可不經微孔薄膜過濾器過濾可達到無菌過濾之目的）。本機過濾面積大，流量大，適用范圍大，所以在制藥、化工、食品等行業有廣泛用途，應用在制藥廠針劑藥液之過濾，效果甚佳。

結構特點：

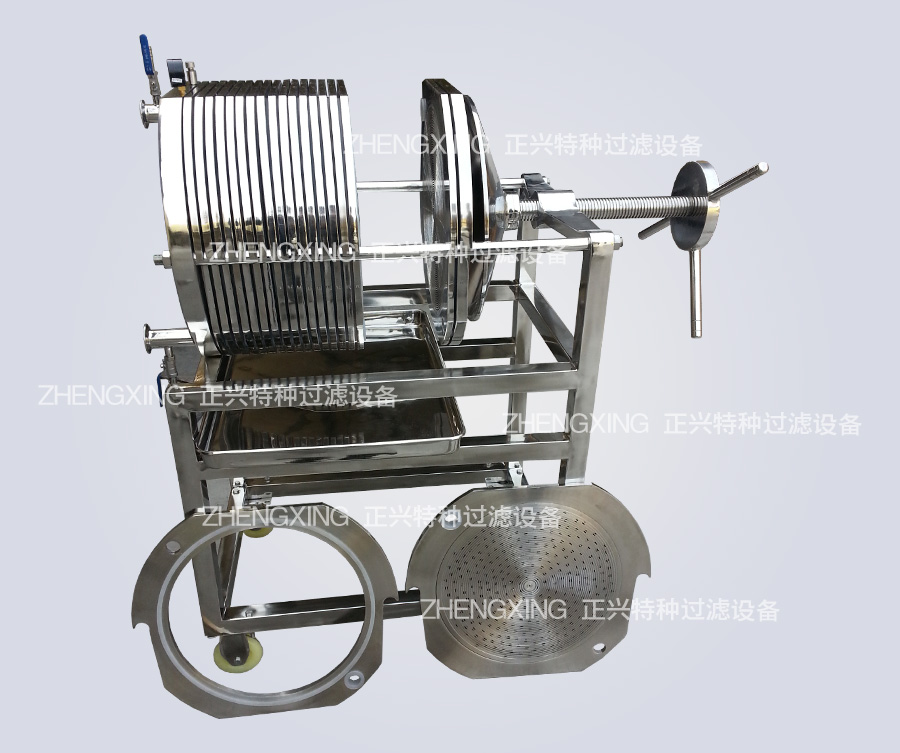

本機除配用電機外，其它機件均采用304或316L耐腐蝕不銹鋼材料制成，適用于過濾各種PH值酸堿溶液，本機應用加壓密閉過濾，濾液損耗少，過濾質量好，效率高。過濾部分由十層濾板組成，過濾面積大，流通量大；且可根據被濾溶液之不同生產工藝（初濾、脫活性碳、除微粒、半精濾、精濾）要求，更換不同濾膜、及根據用戶生產流量之大小可適當減少或增加濾板層數，使之適合生產之需要，因此本機具有一機多用適用范圍廣之特點；濾板采用平面螺紋網狀形，結構先進，不變形，容易清洗，能有效地增長各種濾膜的使用壽命，從而降低和節約生產成本，本機配備之不銹鋼輸液泵，其配用電機小，耗電省。機座下裝有膠輪，操作方便，移動靈活，可供移動使用。(本機同規格，型號，層數，流量比老型號大2T/h-3T/h，本機已生產、型號：TYY-200、TYY-300-TYY-400)。度低而結晶的問題解決。

型號	規格(mm)	層數	過濾面積(M2)	濾膜孔徑(um)	過濾壓力(Mpa)	水流量(T/h)	電機功率(Kw)	外型尺寸(mm)	進口(mm)	出口(mm)
TY	Φ100	10	0.078	0.8	0.15	0.8	0.55	600×300×600	15	15
TY	Φ150	10	0.170	0.8	0.15	1.5	0.55	650×380×650	20	15
TY	Φ200	10	0.314	0.8	0.15	2.0	0.55	650×400×700	20	15
TY	Φ300	10	0.7	0.8	0.2	4.0	1.10	700×500×800	25	20
TY	Φ400	10	1.25	0.8	0.2	6.0	1.10	900×600×1000	38	25
TY	Φ400	16	2.0	0.8	0.3	9.0	1.50	1000×600×1000	38	25
TY	Φ400	20	2.5	0.8	0.3	10	1.50	1100×600×1000	38	25
TY	Φ400	24	3.0	0.8	0.3	12	2.20	1200×600×1000	38	25
TY	Φ400	32	4.0	0.8	0.3	14	2.20	1320×600×1000	45	25
注：需要面積加大可定做，增壓泵需防爆電機和格蘭富泵補差價， 24 層以上為雙進雙出加大流量。本臥式板框過濾器大可加工60層，采用液壓。

本機濾材可選用（聚丙烯濾膜、增強型濾膜、濾紙、濾布，專用脫碳過濾膜）等，可根據用戶要求選用合適的濾材。
